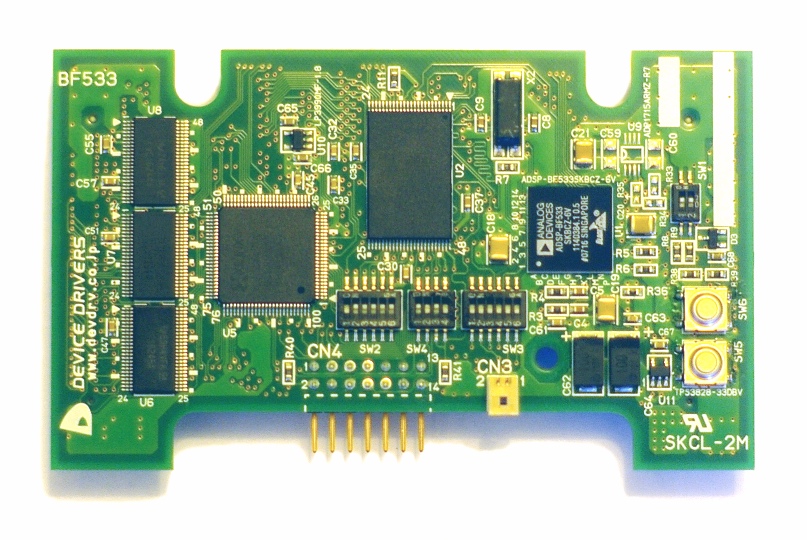

• E!Kit-BF533は100mm×60mmの大きさのボードに600MHzで動作するAnalog Devices社製 BlackfinプロセッサADSP-BF533 、64MB SDRAM、4MB フラッシュメモリを、JTAGコネクタなどを搭載する、学習・実験用途向けDSP機能付き組み込みボードです。
• ブートローダとしては、複数のアーキテクチャに対応しGPLライセンスの元にリリースされているDas U-Boot （以降U-Boot）を採用し、カーネル2.6系uClinux（2.6.22.18移植済み）をサポートしています。
• オープンソースのJtag Toolsのほか、ロータバッハ社製JTAG Debugger for Blackfin（別売オプション）をJTAG経由でサポートする事により、CPU機能やメモリを参照したデバッグ、フラッシュROMへの焼き込み、ターゲット上でのソースコードデバッグに威力を発揮します。
• 拡張コネクタにより、CQ出版社製「組み込みシステム開発評価キット」> イーエスピー企画製「組込みベースボード 」　品番：CQ_BB100B 等のベースボードに接続して、機能拡張が可能。 現在、弊社独自のベースボードも開発中。

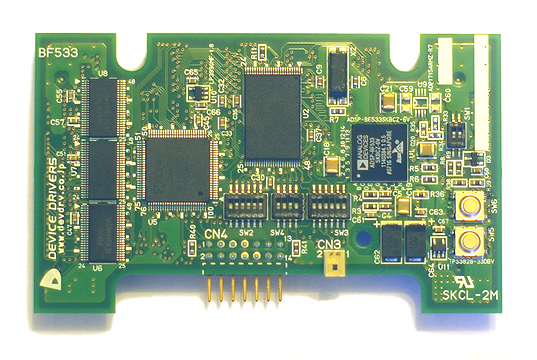

E!Kit-BF533

E!Kit-BF533 : DSP機能付き 組み込みLinuxボード（完成品）

付属品： 開発用CD、保証書（1年間）

開発用CDには次のものが含まれます

• マニュアル（開発の手引き）、データシート、ハードウェア仕様書、拡張コネクタ仕様書
• U-Boot, カーネル、ルートファイルシステムのコンパイル済みオブジェクトとソース
• ボード上CPLDのVHDLソースとコンフィグレーション・データ
• サポート対象のベースボードで動作させるために必要なコンフィグレーション・データとVHDLソースコード
• クロス開発環境用ツールチェインとルートファイル・システム

仕様概要

ご注意：本製品には電源コネクタが付いていません。ご使用の際は、必ず対応するベースボードをご用意ください。

シリアル・クロスケーブル

CS9-X : 9ピン・シリアル・クロス・ケーブル（メス・メス）

• ホストPCとの接続用のシリアル・クロス・ケーブル（ヌルモデム・ケーブル）です。
  市販のクロスケーブルでも代用可能です。
  ブートROMの設定をする場合とシリアル・コンソールを利用する場合に必要です。
  本体には付属しないので、必ず別途ご用意下さい。
• モデム等のDTA機器と接続する場合に利用する、CS9-N シリアル・ケーブルも別途ご用意しています。

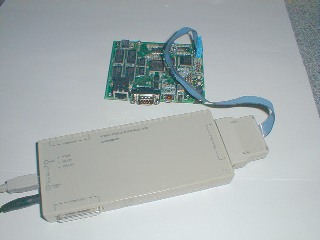

TRACE32 JTAG Debugger for Blackfin

必ずしも開発には必要ではありませんが、接続する独自のハードウェアを開発したり、
ブートROMを開発したりする場合には、あると便利です。詳細はお問い合わせ下さい。
