EnOcean 928MHz エネルギーハーベスティング無線通信製品

EnOcean無線通信システムは、低消費電力で無線通信を実現するため「スイッチを指で押し力」で発電して電波を飛ばす事ができて便利なため、IEC/ISO 14543-3-10 標準規格として欧米ではビル管理システムを中心に利用されています。
現在世界で350以上の機器製造会社が1250以上の相互通信可能な応用製品を提供し、25万棟以上の建物で稼働しています。

2014年からは日本国内でも、チップレベルで電波法工事設計認証取得 (928MHz)し、各種モジュールのや評価キットの販売により、急速に普及し始めて来ています。

EnOcean技術情報(英語)へのリンク
http://www.enocean.com/en/enocean_modules_928mhz/edk-400j/

EnOceanナレッジベース(英語)では最新の技術情報とFAQが公開されています。
http://www.enocean.com/en/knowledge-base/

EnOcean Allianceのフォーラム(英語、ドイツ語)には開発者向け掲示板があります。
http://www.enocean-alliance.org/en/forum/

この部品は電波法による工事設計認証を取得しています。在庫状況により納期がかかる場合があります。


EnOceanミニ温湿度センサー Temperature and Humidity Sensor

EnOceanミニ温湿度センサー MS-TEMPHUM太陽電池で動作するEnOcean無線通信接続の小型温度湿度センサーです。送信間隔を自動的に最適化制御するため、オフィスや家庭の室内光で十分動作します。補助バッテリー無しのモデルです。壁面などへの取り付け用金具が付属します。

測定範囲 温度 0ºC to 40ºC 湿度 0 to 100%
測定誤差 ±0.5ºC (17 ~ 27 °C)
±1°C (0~ 17°C, 27 ~ 40°C)
±5% (30 ~ 70%, 0 ~40°C)
送信間隔(動的制御) 0.5°C 以上の温度変化時、または2%以上の湿度変化時は100秒毎、以外は15分毎
運用温度範囲 -20ºC to +60ºC
外寸 約76.5mm×28mm×17.5mm
ケース材質 ABS樹脂
EEP A5-04-01


データシート http://www.pressac.com/datasheets/mini-series-temperature-and-humidity-sensor-datasheet.pdf
EnOceanミニ温湿度センサー日本語マニュアル
EnOceanミニシリーズセンサーご利用上の注意



EnOceanミニ開閉センサー  Door and Window Sensor

ミニ開閉センサー Door and Window Sensor MS-DoorWin

太陽電池で動作するEnOcean無線通信接続の小型開閉センサーです。オフィスや家庭の室内光で十分動作します。補助バッテリー無しのモデルです。壁面などへの取り付け用金具が付属します。

測定範囲 開・閉の状態報告
送信間隔(動的制御)  開・閉状態変更時は即時、変化が無い場合は15分毎
運用温度範囲 -20ºC to +60ºC
外寸(本体) 約76.5mm×28mm×17.5mm
外寸(検知用磁石モジュール)  約62mm×12mm×13mm
ケース材質 ABS樹脂
EEP D5-00-01


データシート http://www.pressac.com/datasheets/mini-series-door-and-window-sensor-datasheet.pdf
EnOceanミニ開閉センサー日本語マニュアル
EnOceanミニシリーズセンサーご利用上の注意



EnOceanミニ接触センサー Dry Contact Sensor

EnOceanミニ接触センサー Dry Contact Sensor太陽電池で動作するEnOcean無線通信接続の小型接触センサーです。本体端子から引き出した配線の短絡状態を報告します。機械スイッチや警告灯への接続で異常状態を検出することが可能です。オフィスや家庭の室内光で十分動作します。補助バッテリー無しのモデルです。壁面などへの取り付け用金具が付属します。


測定範囲 開・閉の状態報告
送信間隔(動的制御)  開・閉状態変更時は即時、変化が無い場合は15分毎
計測電流  1uA
運用温度範囲 -20ºC to +60ºC
外寸(本体) 約76.5mm×28mm×17.5mm
ケース材質 ABS樹脂
EEP D5-00-01


データシート http://www.pressac.com/datasheets/mini-series-dry-contact-sensor-datasheet.pdf
EnOceanミニ接触センサー日本語マニュアル
EnOceanミニシリーズセンサーご利用上の注意

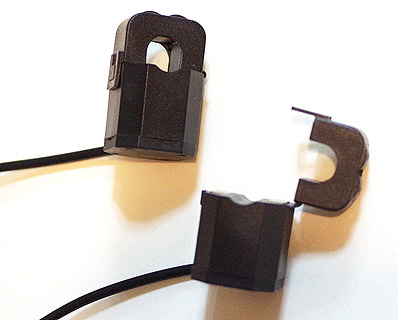

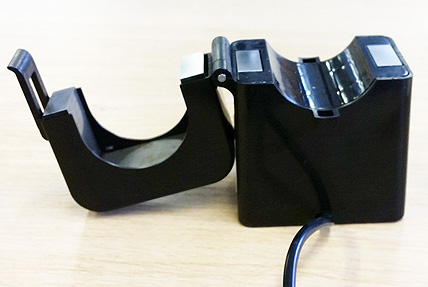

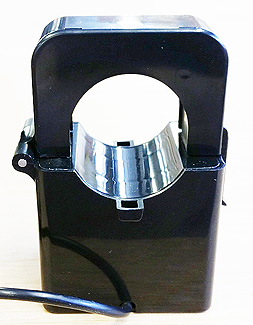

EnOcean 1CH CTセンサー Single Channel CT Clam

EnOcean 1CH CTセンサー Single Channel CT Clam1チャンネル分の交流電流を計測します。電源は測定源の交流の漏れ電流で、30秒毎にデータ送信します。0.3A程度で動作し始めて、最大60Aまで測定可能です。容易に100メートル程度離れた地点での正確な電流測定が可能です。

測定範囲 1A-60A
測定誤差  最大 +/- 0.1A または2%
送信間隔 30 Seconds(平均値を送信)
測定値  A(アンペア)表記、10A以下は0.1A単位
環境性能  IP4X
運用温度範囲 -5°C to +40°C, 85%
外寸(本体) 約80mm×55mm×20mm
外寸(クランプ)  約25mm×22mm×35mm
ケース材質 Nylon 66
EEP D2-32-00


データシート http://www.pressac.com/datasheets/single-channel-ct-clamp-v3.pdf
設置ビデオ https://www.youtube.com/watch?v=TTtmSbip-Uo&t=1s
EnOcean 1CH CTセンサー日本語マニュアル

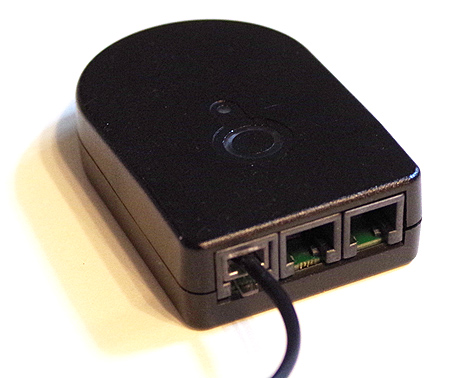

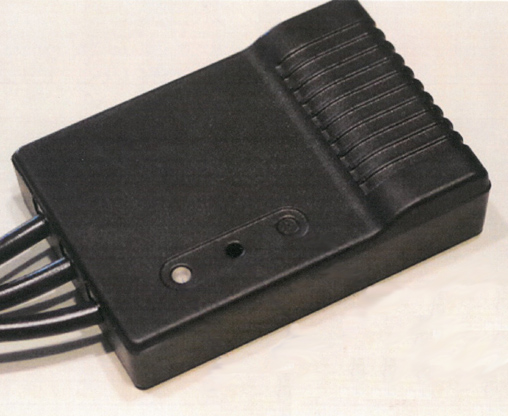

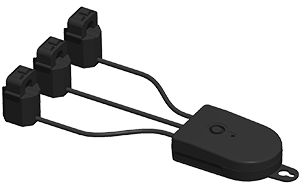

EnOcean 3CH CTセンサー Three Channel CT Clamp V3

EnOcean 3CH CTセンサー  Three-Channel-CT-Clamp-V3P3チャンネル分の交流電流を計測します。電源は測定源の交流の漏れ電流で、30秒毎にデータ送信します。0.3A程度で動作し始めて、最大60Aまで測定可能です。容易に100メートル程度離れた地点での正確な電流測定が可能です。

測定範囲 1A-60A
測定誤差  最大 +/- 0.1A または2%
送信間隔 30 Seconds(平均値を送信)
測定値  CH毎A(アンペア)表記、10A以下は0.1A単位
環境性能  IP4X
運用温度範囲 -5°C to +40°C, 85%
外寸(本体) 約80mm×55mm×20mm
外寸(クランプ)  約25mm×22mm×35mm
ケース材質 Nylon 66
EEP D2-32-00


データシート http://www.pressac.com/datasheets/three-channel-ct-clamp-v3.pdf
設置ビデオ https://www.youtube.com/watch?v=TTtmSbip-Uo&t=1s
EnOcean 3CH CTセンサー日本語マニュアル



EnOcean在室検知センサー(黒)  Wireless Indoor Motion Detection Sensor

G-mark
在室検知センサーに長年の実績を持つオプテックス社製のセンサーです。誤動作を起こさない様々な独自技術を採用して高い信頼性を持ちます。取り付け用金具が付属します。2017年度グッドデザイン賞受賞製品です。

測定範囲 最大半径6m高さ3m
送信間隔 即時、変化が無い場合は60分毎(変更可能)
測定値  在室・不在
環境性能  IPX5
電源  太陽電池+電池(別売)
運用温度範囲 -10°C to +50°C, 99%
外寸(本体) 91mm×91mm×38mm
設置場所  天井(屋内・屋外)
EEP A5-07-01


オプテックス社製品紹介ページ http://www.optex.co.jp/bems/products.php
EnOcean在室検知センサー日本語マニュアル http://www.optex.co.jp/bems/pdf/5925141_CPI_manual_j.pdf

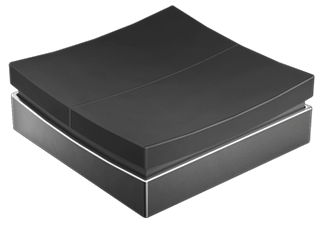

EnOceanダブルロッカースイッチ Wireless Rocker Switch (Double)

EnOceanダブルロッカースイッチ Wireless Rocker Switch (Double)G-mark
センサー技術に長年の実績を持つオプテックス社製の防水対応ロッカースイッチです。取り付け用金具が付属します。2017年度グッドデザイン賞受賞製品です。

送信間隔 即時(押下時と解放時)
測定値  IN/OFF 2CH
環境性能  IPX5
電源  スイッチを押す力で発電するため不要
運用温度範囲 -10°C to +50°C
外寸(本体) 80mm×80mm×25mm
設置場所  壁面・卓上(屋内・屋外)
EEP F6-02-04


オプテックス社製品紹介ページ http://www.optex.co.jp/bems/products.php
EnOceanダブルロッカースイッチ日本語マニュアル http://www.optex.co.jp/bems/pdf/5925151_CSW_manual_j.pdf

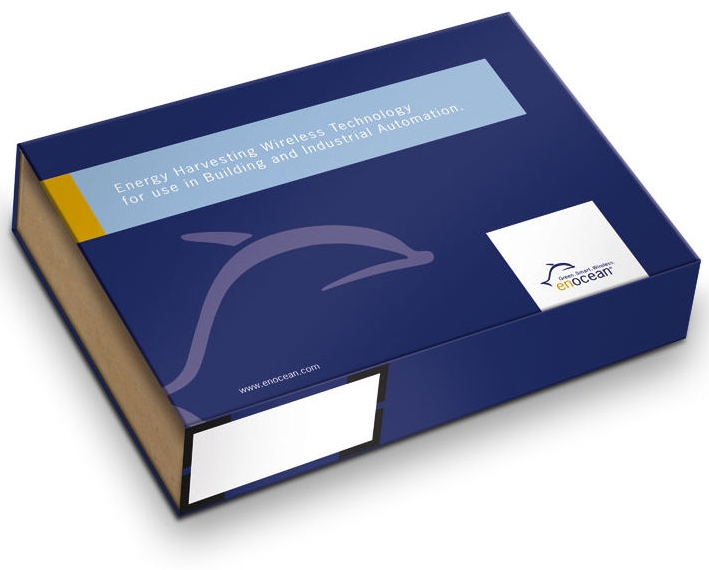

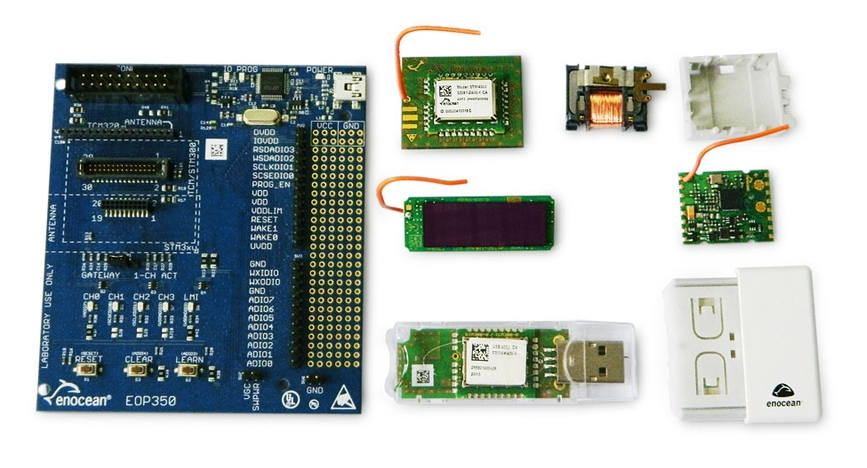

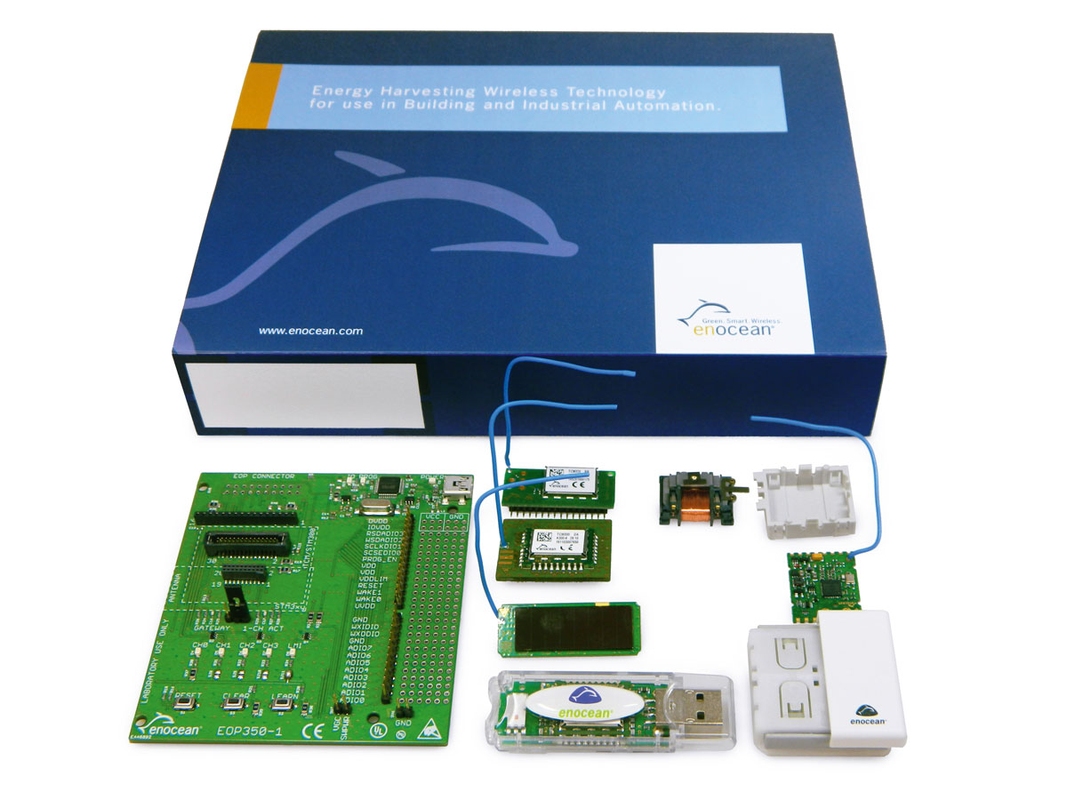

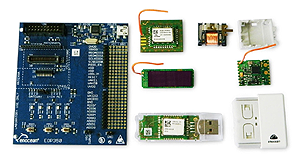

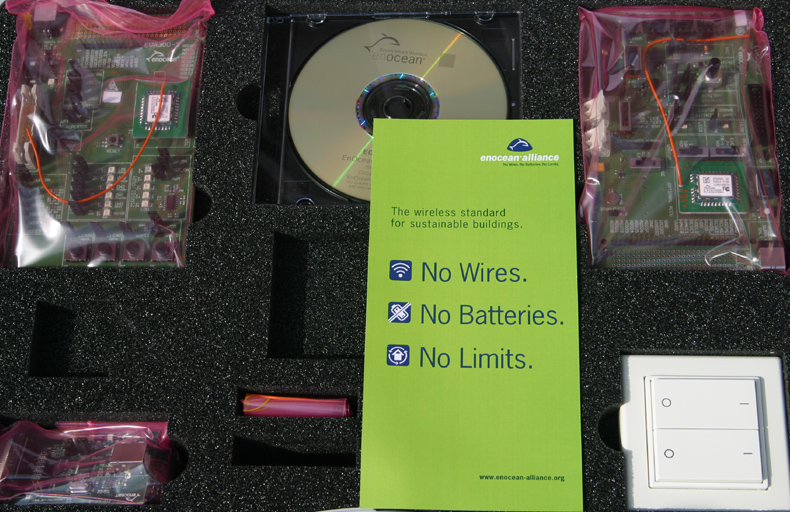

EDK400J EnOcean 評価キット

EDK400J EnOcean Kit EDK400J EnOcean Kit

EDK 400Jはエネルギーハーべスティング(環境発電)無線システム用の基本的な評価キットです。これはEnOceanが提供するハードウェアとソフトウェアを応用したシステムの実験や動作検証に役立ちます。バッテリーレス無線スイッチとカスタム・モジュールのECO 200, PTM 210J, PTM 430Jとソーラーパワー動作の小型温度センサーモジュールSTM431J、無線通信モジュールとゲートウェイ動作が可能なSTM400JとEOP350通信&プログラマ・ボードが含まれます。Windows PCを使用して通信状況のモニタやファームウェアの設定・更新が可能です。

この製品には標準標準キットのほか、EnOcean株式会社デバイスドライバーズで開催しているEnOcean実習セミナーで使用している演習CD付の学習キットがあります。また演習CDだけの単体販売もあります。





EDK400J標準評価キット (CD無し)



EDK400J学習キット (演習CD付)



EDK400J学習キット用演習CD 単体販売

EnOcean IoT スターターキット EnOcean IOT Starter Kit

4種センサーとゲートウェイ、iBRESS Cloud接続ライセンスセット

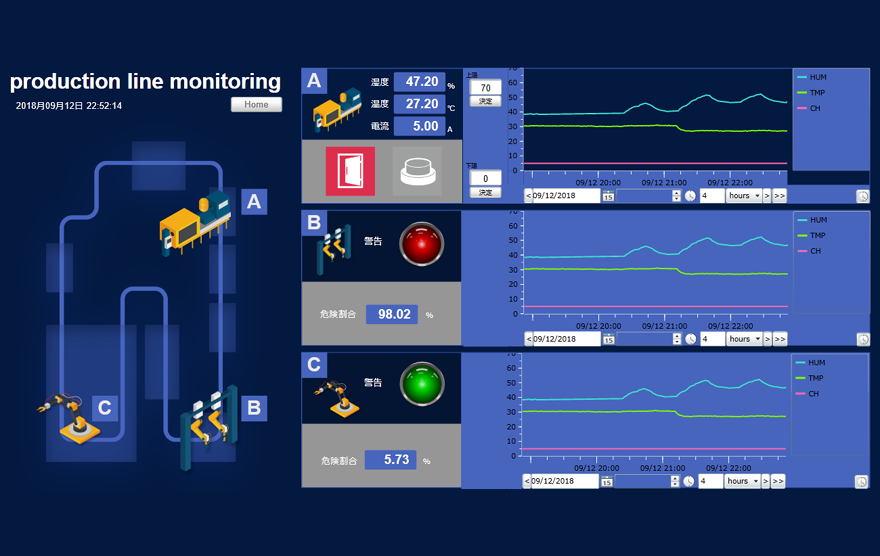

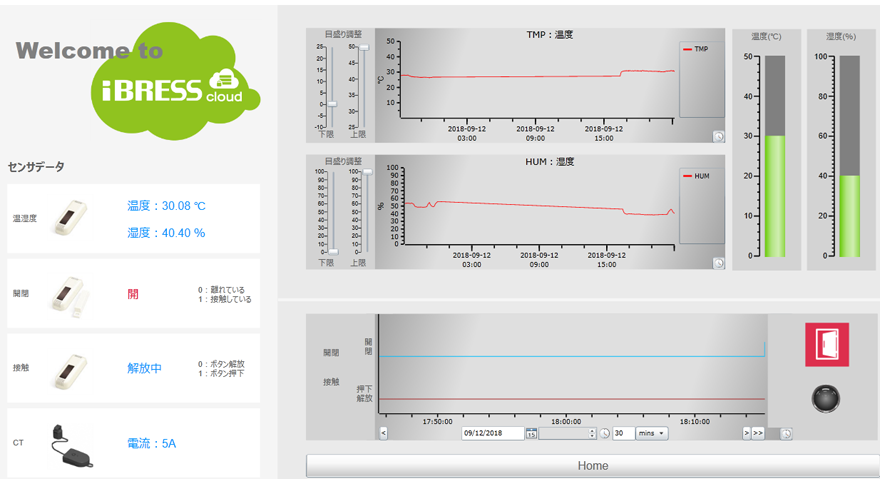

E-Kitゲートウェイと4種類のセンサーIoT用クラウドシステムを組み合わせたキットです。設定済の4種類のEnOceanバッテリーレスセンサーから取得したデータをiBRESS Cloudへ自動送信します。カスタマイズ可能な、あらかじめ設定済の監視画面を使用して各センサーの状況を確認するとともに、データロギング機能を使用して、他のシステムとの連携や機械学習・AI分析用のデータを保管して活用することも可能です。E-KitゲートウェイにはOPC UAサーバー機能が搭載済のため、工場や設備内で他のOPC UA機器との連携も容易です。EnOceanセンサーは標準規格のため、簡単に追加増設が可能です。

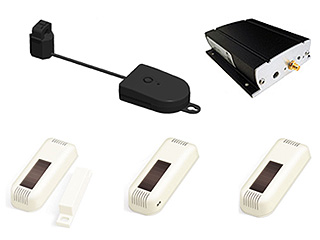

EnOcean IoT スターターキット センサー類

製品に含まれる内容

  • E-Kit EnOceanゲートウェイ EO-DCGW(iBRESS Cloud接続用ソフトウェア付)
  • EnOcean 1CH CTセンサー CTV3-1CH-60A
  • EnOceanミニ温湿度センサー MS-TEMPHUM
  • EnOceanミニ開閉センサー MS-DOORWIN
  • EnOceanミニ接触センサー MS-DRYCON
  • iBRESS Cloud接続ライセンス3か月分

取扱説明書
最新ファームウェアダウンロード

iBRESS Cloud 利用条件


接続拠点数(ゲートウェイ数) 1
データドメイン数 1
データポイント数  20
データ更新数 10,000,000 /月
アカウント数 1

iBRESS Cloudは株式会社ベルチャイルドが提供するサービスです

iBRESS Cloudのページ https://www.ibress.com/products/iBRESS_Cloud/index.html

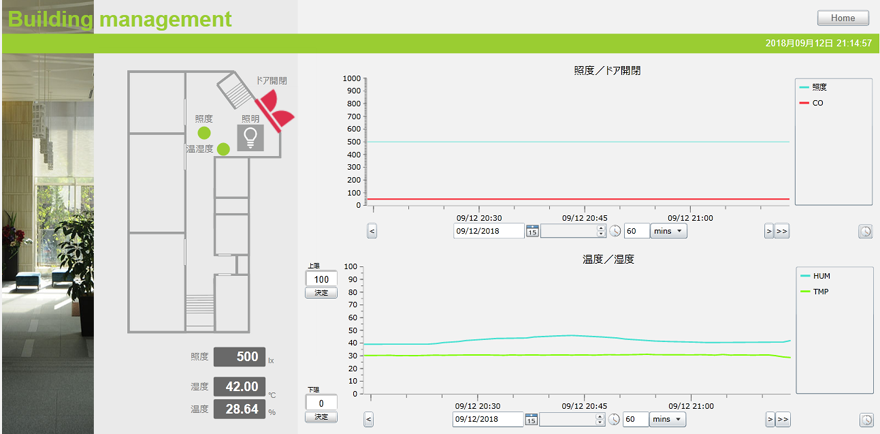

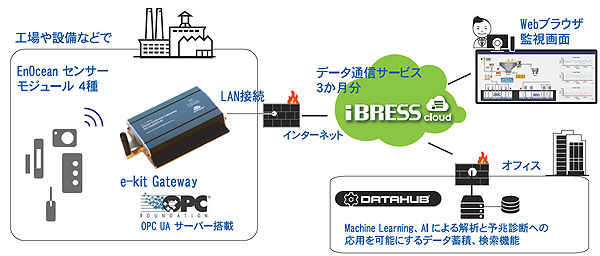

iBRESS Cloud 構成例iBRESS Cloud 構成例

EnOcean IoT スターターキット予約販売受付中

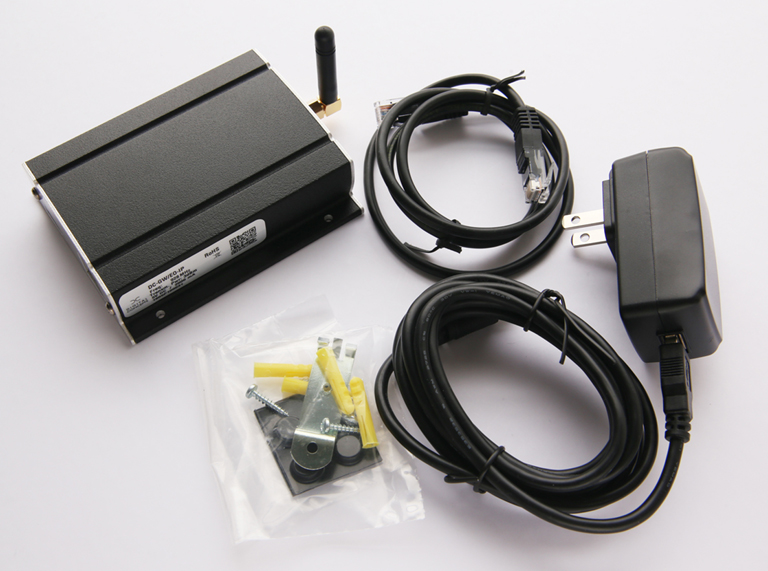

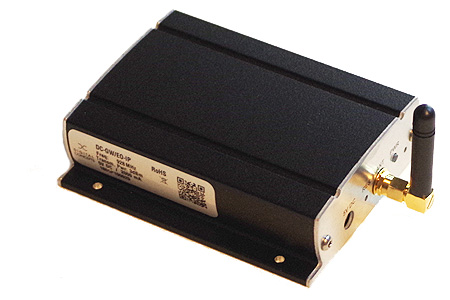

E-Kit EnOceanゲートウェイ E-Kit EnOcean Gateway

E-Kit EnOceanゲートウェイ
ドイツDigital Concepts社開発のEnOceanゲートウェイの輸入販売です。セキュアな専用ケースとアンテナ、壁面固定用ネジが付属します。EUと北米で動作実績があるシステムソフトウェアを搭載して、次の機能をサポートしています。

  • EnOcean over IP対応
  • EnOcean各種プロファイル (EEP/GP) 対応
  • EnOcean Long Range (LPWA) 対応
  • Node-RED カスタムプログラミング機能搭載
  • IBM Watson IoT / IBM Cloud対応
  • 別売カスタムキットでシステムソフトウェアの交換が可能
Node-RED 画面例 Node-RED 画面例 Node-REDNode-RED 画面例

IBM Watson IoT画面例 IBM Watson IoT画面例IBM Watson IoT画面例


英文製品ページ
http://enocean-gateway.eu/en/product/

英文データシート
https://www.enocean-alliance.org/wp-content/uploads/2017/12/Smart-EnOcean-Gateway-Techn-Produktdatenblatt-12_2017.pdf

英文サポートページと取り扱いマニュアル
http://enocean-gateway.eu/en/support/

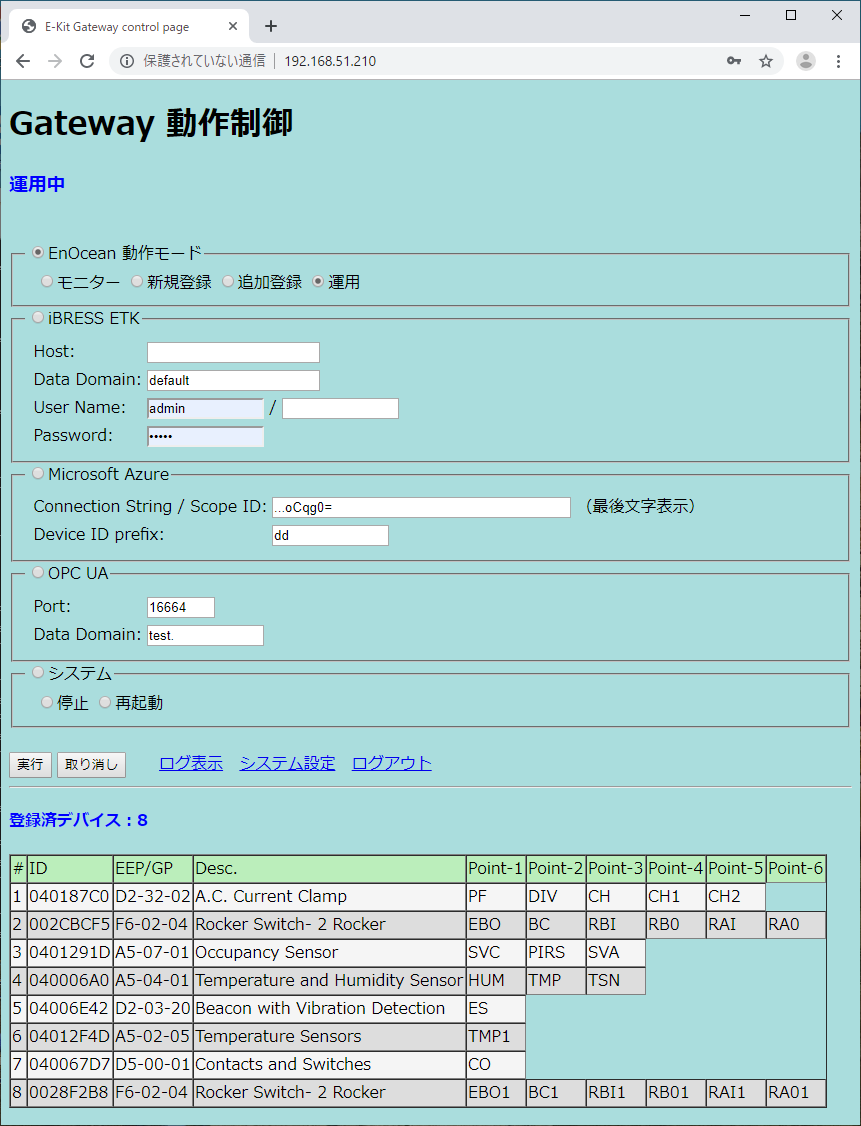

E-Kitゲートウェイ拡張キット E-Kit Gateway Extension Kit

E-Kit EnOceanゲートウェイのシステムソフトウェアを弊社製のソフトウェアに交換するキットです。マイクロSDカード、交換用作業のトルクスドライバーとiBRESS Cloud POCプラ ン申し込みチケットが付属します。本キットにはiBRESS Cloud接続ライセンスは付属しません。替わりに3拠点で6か月間、税別\30,000でご利用可能なiBRESS Cloud POCプラン をご利用ください。

ソフトウェアをシステムごと弊社製に入れ替えると、標準システムの機能は全 て動作しなくなります。

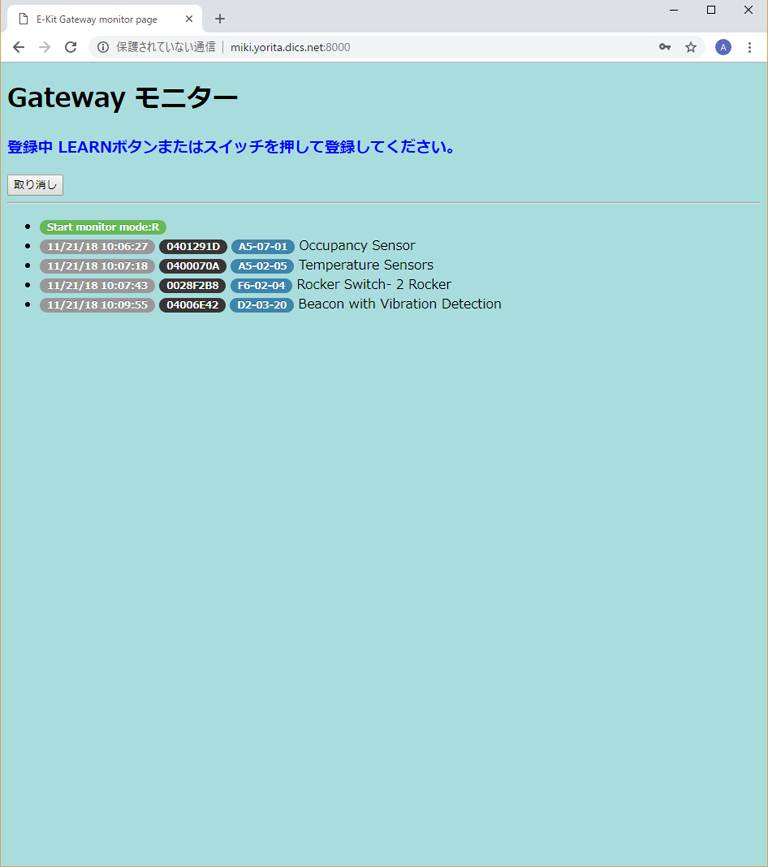

E-Kitゲートウェイ拡張キット次の機能をサポートしています

  • iBRESS Cloud
  • Datahub ローカル接続機能
  • OPC UA サーバー

取扱説明書
最新ファームウェアダウンロード


ミニ接触センサー用スイッチキット Switch Kit for Dry Contact Sensor

ミニ接触センサー用スイッチキット
接触センサー MS-DRYCONを容易に使うための2線ケーブルと押しボタンスイッチのセットです。ご自身でハンダ付けしてください。

ミニ接触センサー用スイッチ完成品 Switch Set for Dry Contact Sensor

接触センサー MS-DRYCONを容易に使うための2線ケーブルと押しボタンスイッチのセットです。取り付けるだけの完成品。

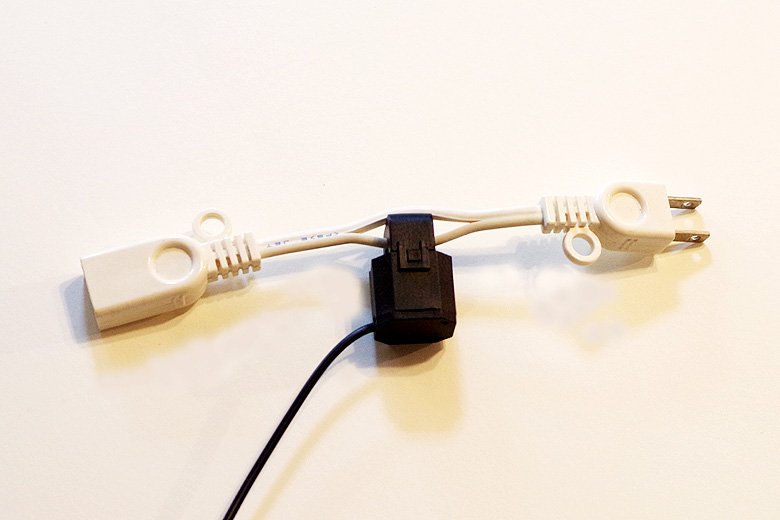

CTセンサー取付け用短い延長コード Short AC Cable for CT Clamp

CTセンサー取付け用短い延長コード
CTセンサーは100V交流が流れているところであれば、分電盤、ACタップや壁裏の配線など、様々な場所に取り付け可能です。この短い延長コードは、市販の短い延長コードにナイフで切り込みを入れただけの製品です。これを使用して片側の交流線にCTクランプを取り付けることで、容易にコンセントやテーブルタップに接続している電気製品の消費電力を取得することができます。


EnOcean Single Verve Switch / Double Verve Switch 2系統EnOceanスイッチ(白)

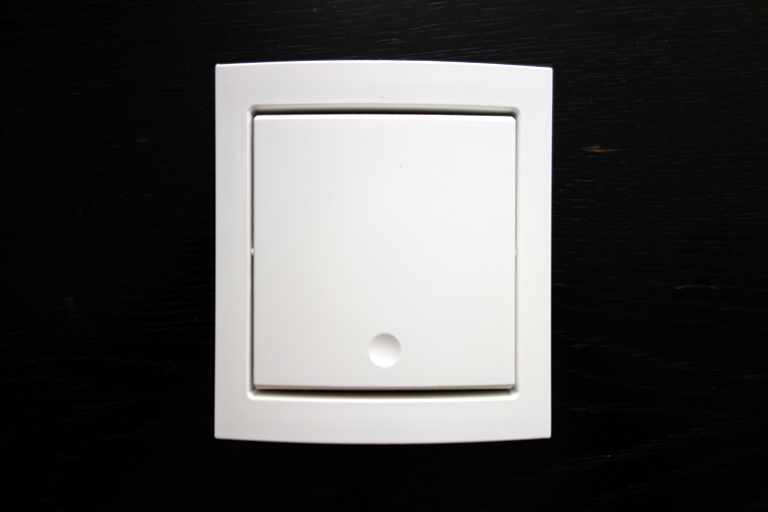

Single Verve Switch EnOcean Single Verve Switch シングルタイプのスイッチ1個単位販売
VERVE社で製造しているEnOcean PTM210Jを使用した928mHz帯のバッテリーレススイッチ。ボタンを押した力で発電してスイッチ情報を無線通信します。


EnOcean Double Verve Switch ダブルのボタンスイッチEnOcean Double Verve Switch ダブルタイプのスイッチ1個単位販売
VERVE社で製造しているEnOcean PTM210Jを使用した928mHz帯のバッテリーレススイッチ。ボタンを押した力で発電してスイッチ情報を無線通信します。

どちらの製品も工事設計認証を取得しています。

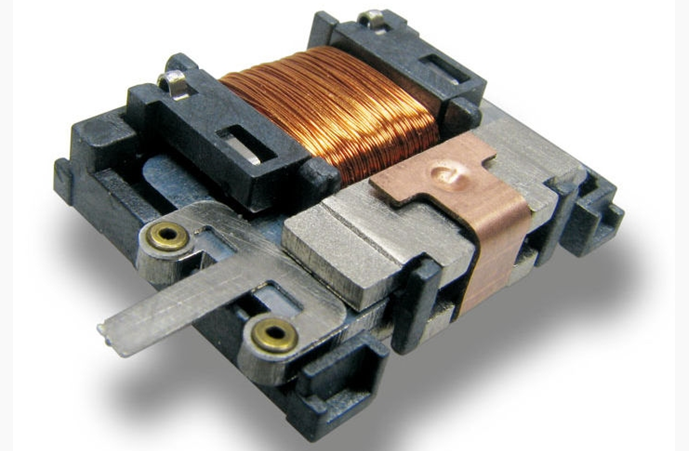

ECO200 モーションエネルギー・ハーベスター

ECO200 モーションエネルギー・ハーベスター





ECT310 EnOcean 高効率 DC-DCコンバータ

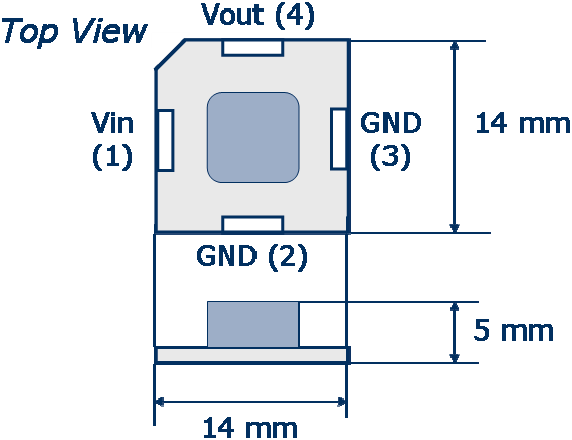

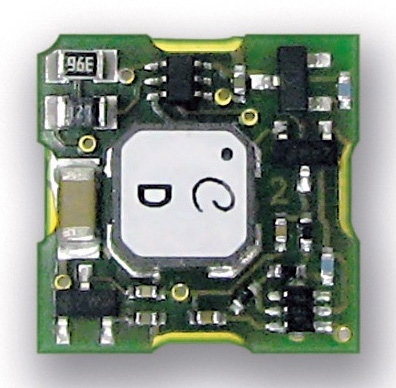

ECT 310 Top image ECT 310 bottom imageECT 310 drawing image



page up

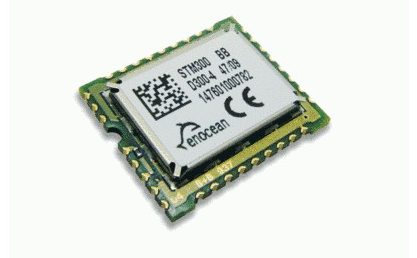

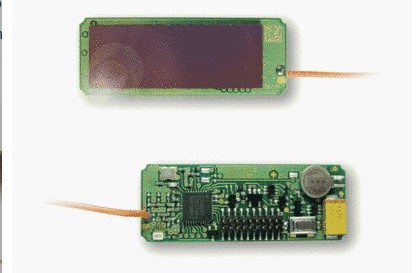

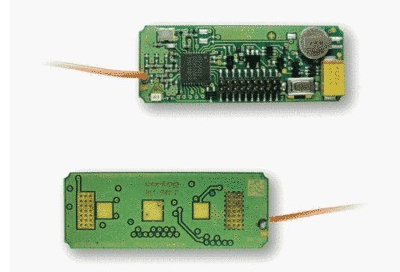

STM400J EnOcean エネルギーハーべスティング(環境発電)無線通信モジュール

STM400J EnOcean エネルギーハーべスティング(環境発電)無線通信モジュール

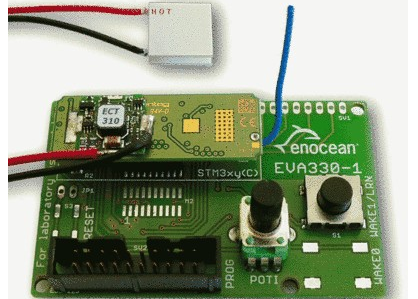

STM400JはソーラーパネルやECT310で昇圧したペルチェ素子による温度差発電等のセルフパワーで動作する、エネルギーハーべスティング通信モジュールです。最小クラスの待機消費電力により、エネルギーハーべスティングで無線通信させる各種センサー、コントローラ、アクチュエータを実現することができます。

EnOcean技術情報(英語)へのリンク
http://www.enocean.com/en/enocean_modules_928mhz/stm-400j/

この製品はチップレベルで工事設計認証を取得しているためアンテナのデザインに制限があります。
在庫状況により納期がかかる場合があります。
STM400J(5個セット) / STM400J-1(単品)



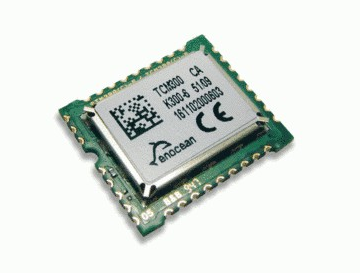

TCM410J EnOcean ゲートウェイ通信モジュール

ST410J EnOcean ゲートウェイ通信モジュール


このモジュールは、EnOcean 928MHzの無線通信システム用ゲートウエイの機能を備えています。EnOcean 双方向無線通信とEnOcean ESP3(EnOcean シリアルプロトコル V3)による双方向シリアルインタフェイス機能を提供。さらに制御コマンドを使用して、EnOcean SmartAck技術のPostMaster機能を利用できます。

EnOcean技術情報(英語)へのリンク
http://www.enocean.com/en/enocean_modules_928mhz/tcm-410j/

この製品はチップレベルで工事設計認証を取得しているためアンテナのデザインに制限があります。
在庫状況により納期がかかる場合があります。TCM410C(5個セット) / TCM410C-1(単品)



USB400J ゲートウェイコントローラー



 USB400J

EnOcean社の各種通信を受信して、USBシリアル経由でデータを取得することが可能です。専用のEnOcean Dolphinview Basic を使用して通信状況をモニターすることができます。

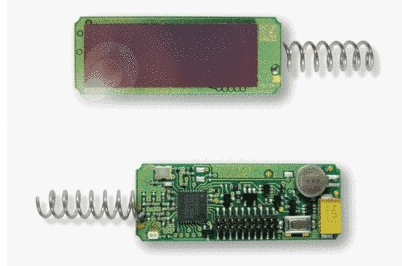

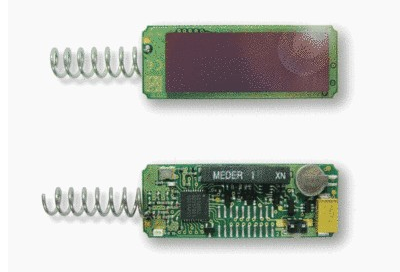

STM431J EnOcean 太陽電池&ヘリカルアンテナ付エネルギーハーべスティング(環境発電)無線センサーモジュール


STM431J EnOcean 太陽電池&ヘリカルアンテナ付エネルギーハーべスティング(環境発電)無線センサーモジュール
このモジュールは性能の良いヘリカルアンテナを備えた無線センサーモジュールです。温度センサー内蔵で、オプションとして湿度センサー等の各種ADセンサー類を接続し、無線動作の空調制御盤のようなメンテナンスフリーの装置を実現可能にします。

EnOcean技術情報(英語)へのリンク
http://www.enocean.com/en/enocean_modules_928mhz/stm-431j/

この製品は電波法の工事設計認証を取得しています。
在庫状況によっては納期がかかる場合があります。
STM431J (5個セット) / STM431J-1(単品)

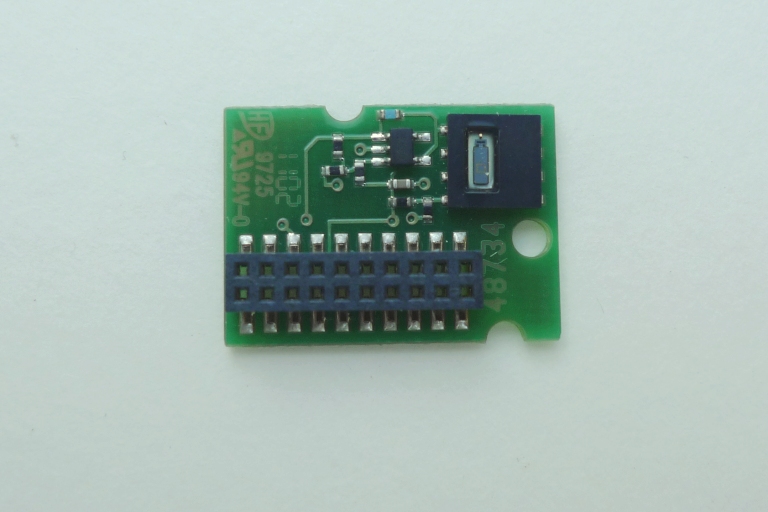

HSM100 STM431用湿度センサー

HSM100 STM431用 湿度センサー

小型の温度センサー内蔵モジュールSTM431Jに接続して利用できる超小型低消費電力デジタル湿度センサーです。

EnOcean技術情報(英語)へのリンク
http://www.enocean.com/en/enocean_modules_928mhz/hsm-100/
page up



EnOcean 社とエナジーハーベストについて

EnOcean 社はドイツ、ミュンヘン郊外のベンチャー企業です。同じドイツのシーメンス社のベンチャー企業育成プログラムに選ばれて、シーメンス社のサポートを受けて2001年に設立されました。EnOcean 社は無線技術のノウハウを持ち、その製作はシーメンスのライプチヒ工場に全面的に委託しています。

エナジーハーベスト又はパワーハーベストと言う言葉は、2007年頃より聞かれるようになりました。この意味は、自然エネルギーを電力に変えることで、省エネルギーを実現することです。エナジーハーベストの元祖は、風力発電や波力発電ですが、EnOcean 社では、より小規模で身近に実用化できる技術に着目しています。EnOceanでは、人手によるスイッチ操作の力の電力変換機構、ペルチェ効果を利用した温度差発電太陽電池等の微弱電力を利用して電子機EnOcean logo器を動作させ、デジタル無線通信を行う技術を製品化しています。


EnOcean アライアンス

EnOcean アライアンス http://www.enocean-alliance.org/
EnOcean アライアンスは、EnOcean社の技術を使用するユーザの情報交換目的のための協議会です。現在はヨーロッパを中心に100社以上が参加し、活発に情報交換を 行っています。

参考:http://ja.wikipedia.org/wiki/EnOcean


ダウンロードと関連情報リンク

EnOcean 本家のHP http://www.enocean.com/
EnOcean 情報とリンク http://www.enocean.com/en/info-services/
EnOcean ダウンロードhttp://www.enocean.com/download/
EnOcean Alliance http://www.enocean-alliance.org/home/
