EKIT.JP - E-KIT AVR シリアル接続CMOSカメラ

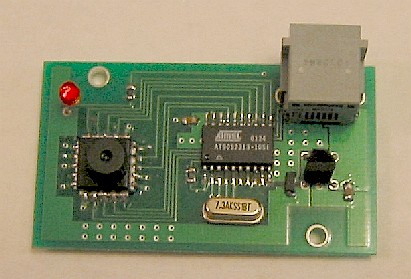

三菱電機製（現ルネサステクノロジ）カラー人工網膜 CMOSセンサM64270BGを使用した、高速RS232C方式で接続するカメラ・キットです。
460800bpsでの高速シリアル通信により、毎秒約１コマのカラー画像転送を行なうため、ホストPC側がSHSMOD等で、高速シリアル通信に対応している必要があります。
テスト用Windowsアプリケーションが付属します。

S01-P : シリアル接続CMOSカメラ

仕様概要

イメージセンサ	三菱電機（現ルネサステクノロジ）製 M64270BG
コントローラ	ATMEL AT90S2313
転送レート	1fps @ QCIF
画素数	QCIF:160x144pixel、3万画素
露出	自動調整
焦点	50cm～無限大（マニュアル）
接続方式	９ピンDサブ・シリアル（RS-232C） SHSMOD等にて 460800bpsをサポートしている必要があります。
対応OS: Windows	Windows98, Me, 2000, XP, 2003Server 対応 SHSMODと専用アプリケーションによる対応。
対応OS: Linux, FreeBSD	専用アプリケーション開発中
電源	5V (2.1mmDCジャックから供給）

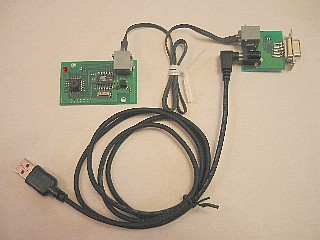

付属品	ホスト接続用小基板と接続用ケーブル、 5V供給用USB電源ケーブル、インストール用FD

デスクトップ型PCでの利用時等、シリアル・コネクタを延長して接続する場合に使用します。

ホストPCのUSBコネクタを利用して、5V電源を供給するために使用します。
シリアル接続CMOSカメラキットまたは完成品には、すでに1個付属しています。
CUP-1 : USB電源ケーブル
