  • 130万画素1/4インチ高精細CMOSイメージセンサと信号電圧変換用ICを実装した評価ボードです。
  • C3188Aボードとピンの配置を合わせたコネクタ、CQ出版社製組み込みシステム開発評価キット(BLANCA)のコンパクトフラッシュ用コネクタに接続可能な二つのコネクタを実装可能、ユニバーサルボードやブレッドボードにも搭載可能です。
  • 外部入力は3.3V単一電源で動作します。
  • 簡単な日本語の取り扱い説明書と、サンプル回路及びサンプルソフトウェアを収めたCDが付属します。
  • CMOSイメージ・センサ部分のデータシートは、別途NDA契約のお客様に対して開示しています。
  • 各種カスタマイズや50個以上の注文に関しては、別途ご相談ください。

E!Kit-CAM-TTL

T-CAM0: TTL接続 CMOSイメージ・センサ評価ボード 可視光タイプ

T-CAMR: TTL接続 CMOSイメージ・センサ評価ボード 近赤外タイプ

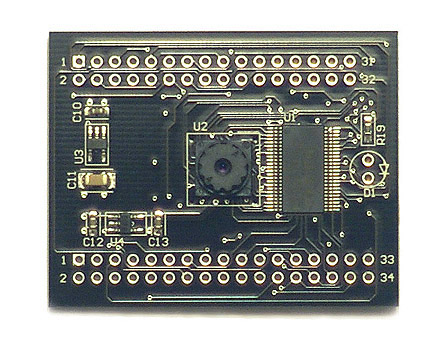

E!Kit-CAM-TTL CMOSイメージ・センサ評価ボード

E!Kit-CAM-TTL 評価ボード

可視光タイプ近赤外タイプ(850nm)があります。利用目的に合わせて選んでください。

ご注意: 評価ボード上には、32ピン・コネクタ接続用パターン(C3188Aボード類似)と、34ピン・コネクタ接続用パターン(BLANCA CFインターフェース接続用)及びLED接続用パターンがありますが、コネクタとLEDの部品は付属しませんので、別途ご用意をお願いします。

CQ出版インターフェース誌2008年5月号に紹介記事が載りました

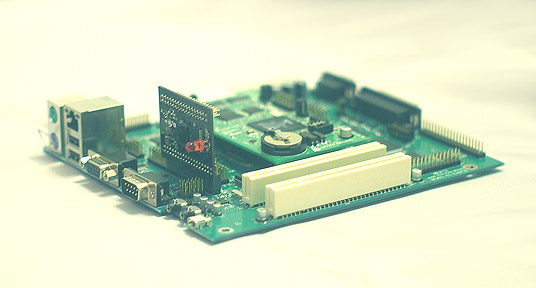

CQ出版社製組み込みシステム開発評価キット(BLANCA)に接続している様子
BLANCAのFPGAにインターフェース回路を転送してカメラを制御しています
(接続用コネクタとLEDは付属しません)


仕様概要

センサ 130万画素 1/4 インチCMOSイメージセンサ
出力解像度 1280×1024pixel (SXGA) at 15fps
640×512pixel (VGA) at 30fps
出力フォーマット 8bit ITU-R.656(4:2:2 YCbCr)、565RGB、555RGB、444RGB
入出力電圧 +3.3V (E!Kit-CAM-TTLボードとして)
電源 +3.3V±5%, max 0.4A (E!Kit-CAM-TTLボードとして)
対応機器 CQ出版社製「組み込みシステム開発評価キット」 対応サンプル回路付属
マイコンボード対応情報を公開済
光学フィルタ 可視光タイプ:センサ表面に赤外線領域をカットする光学フィルタを塗布済
近赤外タイプ:センサは光学フィルタを塗布しない特注品を使用、
 レンズの内側に850nm前後100nmを透過するパススルーフィルタを内蔵
大きさ 40mm×50mm




T-CAM0: TTL接続 CMOSイメージ・センサ評価ボード 可視光タイプ

T-CAM0: TTL接続 CMOSイメージ・センサ評価ボード 可視光タイプ

T-CAMR: TTL接続 CMOSイメージ・センサ評価ボード 近赤外タイプ (赤外線LEDは付属しません)

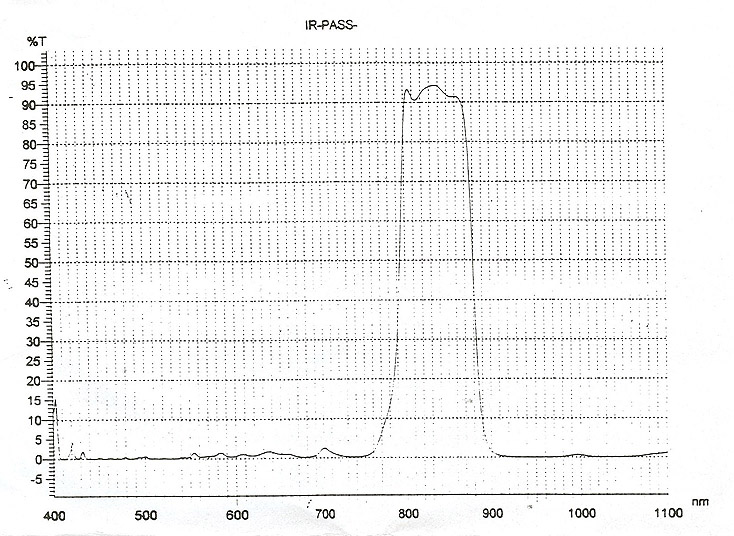

赤外線透過特性グラフT-CAMR: TTL接続 CMOSイメージ・センサ評価ボード 近赤外タイプ 特性グラフ T-CAMR: TTL接続 CMOSイメージ・センサ評価ボード 近赤外タイプ


オプション

CTCAM-BLANCA : E!Kit-CAM-TTL BLANCA接続ライトアングル・コネクタ

CQ出版社製組み込みシステム開発評価キット(BLANCA)のコンパクトフラッシュ・コネクタに接続する場合に使用する34ピン・メスのライトアングル・コネクタです。入手し難いようなので、オプション品として販売します。
