  • 自動フォーカス機能付 1/4インチ 500万画素 CMOSイメージセンサを搭載した評価用ユニットです。
  • UVC対応品製品のため、各種OS環境でアプリケーションと組み合わせて、 ウェブカメラ (WebCam) や会議用カメラとして利用することも可能です。
  • マイクはついていません。会議等で使用の場合は別途マイクを接続してご利用ください。
  • 評価用ユニットのためケースはありません。小型軽量なので Webカメラや会議カメラでご利用の際はダブルクリップ等で固定してください。
  • ソフトウェアCDとUSBケーブルは別売ですのでご注意下さい。
  • 日本語の取り扱い説明書はこちらからダウンロードしてください。
  • データシートはこちらからダウンロードしてください。
  • 30個以上の注文は、特別価格でご提供します。別途ご相談ください。

 E!Kit-CAM-USB 旧製品情報はこちら

E!Kit-CAM-AS5

JR-AS5: 5M Pixel Auto Focus USB 2.0 カメラ・モジュール

E!Kit-CAM-AS5

ご注意: 評価ユニットはUSB接続用に1mmピッチ・5ピン・小型特殊形状のコネクタ(ソケット)を使用しています。標準USBコネクタ接続用のコネクタは付属しませんので、オプション品などから別途ご用意をお願いします。

仕様概要

センサ 500万画素 1/4 インチCMOSイメージセンサ
出力解像度 30 fps @640 x 480 (4:3 MJPEG) / 1280 x 720 (16:9 MJPEG) / 1920 x 1080 (16:9 MJPEG)
20fps @2048 x 1536 (4:3 MJPEG)
10fps @2592 x 1944 (4:3 MJPEG)
※5MB 以上の画像のpreviewには mjpegcodec V3.2.4 (別売CDに添付)が必要です。
制御機能 自動焦点 Auto Focus (AF), Auto Exposure (AE),
Auto Gain Control (AGC), Auto White balance (AWB)
入出力 IF USB 2.0 (USB Video Class 準拠)
対応OS Windows Vista以降(Windows標準ドライバで動作:64bit対応)
Linux (Linux-UVC), MacOS 10.4.8 以降
大きさ 22mm×26mm ×0.8mm (基板部分、レンズや突起部を除く)
USB接続コネクタ 本体のUSB接続ソケット(ボード・ヘッダ:オス)は台湾FCN社 JH9シリーズ,
JST社SHコネクタ等(1mmピッチ・5ピン・小型特殊形状)を使用




E!Kit-CAM-076F

JR-076F: 1.3M Pixel Auto Focus USB2.0 カメラ・モジュール

E!Kit-CAM-076F

ご注意: 評価ユニットはUSB接続用に1mmピッチ・5ピン・小型特殊形状のコネクタ(ソケット)を使用しています。標準USBコネクタ接続用のコネクタは付属しませんので、オプション品などから別途ご用意をお願いします。

仕様概要

センサ 130万画素 1/4 インチCMOSイメージセンサ
出力解像度 30 fps @640 x 480 (4:3 MJPEG)
15 fps @1280 x 1024 (4:3 MJPEG)
制御機能 Auto Focus (AF), Auto Exposure (AE),
Auto Gain Control (AGC), Auto White balance (AWB)
入出力 IF USB 2.0 (USB Video Class 準拠)
対応OS Windows XP SP3, Windows Vista以降(Windows標準ドライバで動作:64bit対応)
Linux (Linux-UVC), MacOS 10.4.8 以降
大きさ 22mm×26mm ×0.8mm (基板部分、レンズや突起部を除く)
USB接続コネクタ 本体のUSB接続ソケット(ボード・ヘッダ:オス)は台湾FCN社 JH9シリーズ,
JST社SHコネクタ等(1mmピッチ・5ピン・小型特殊形状)を使用




オプション

JR-CD001: E!Kit-CAM-AS5用 ソフトウェアCD

E!Kit-CAM-AS5用の解像度初期値設定ツールとmjpegcodec V3.2.4 を含んだソフトウェアCDです。

CUCAM-180: E!Kit-CAM用ケーブル 1.8m

E!Kit-CAM-USBを標準的なUSBタイプAソケットに接続するための、長さ1.8mのUSBケーブルです。

CUCAM-AB: E!Kit-CAM用ケーブル ミニABメス・タイプ

E!Kit-CAM-USBに、標準的なUSBミニBタイプケーブルを接続するための、長さ約12cmのケーブルです。
ボード部のコネクタは脱着し難く耐久性の問題もあるため、カメラ・ユニット側でケーブルを
頻繁に抜き差しする場合にご利用下さい。

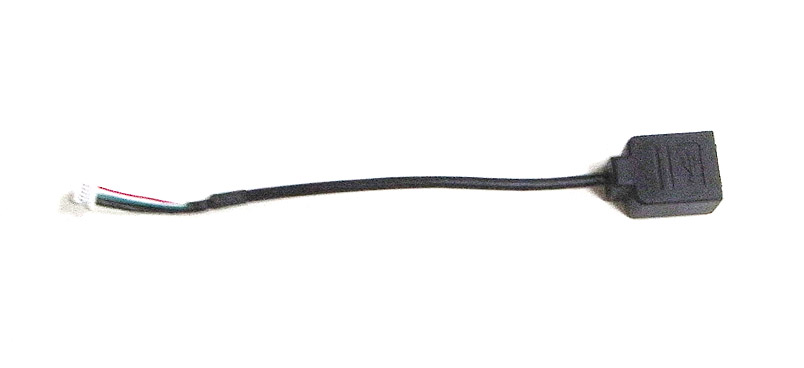

CUCAM-B: E!Kit-CAM-USB用ケーブル 標準Bメス・タイプ

E!Kit-CAM-USBに標準Bタイプケーブルを接続するための、長さ約15cmのケーブルです。
ボード部のコネクタは脱着し難く耐久性の問題もあるため、カメラ・ユニット側でケーブルを
頻繁に抜き差しする場合にご利用下さい。
