- 三菱電機製（現ルネサステクノロジ） カラー人工網膜 CMOSセンサM64270BGを使用した、高速RS232C方式で接続するカメラ・キットです。
- 460800bpsでの高速シリアル通信により、毎秒約１コマのカラー画像転送を行なうため、ホストPC側がSHSMOD等で、高速シリアル通信に対応している必要があります。
- テスト用Windowsアプリケーションが付属します。

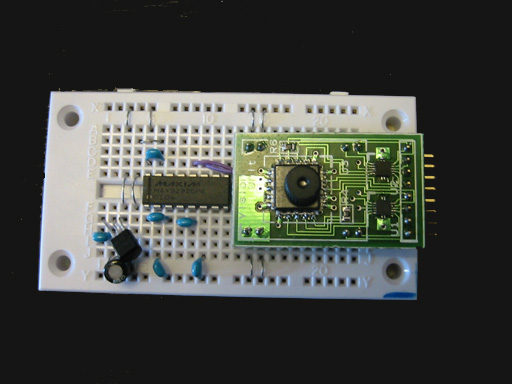

S02-P : 小型シリアル接続CMOSカメラキット
仕様概要
| イメージセンサ | 三菱電機（現ルネサステクノロジ）製 M64270BG |
| コントローラ | CYGNAL C8051F300 x 2個 |
| 転送レート | 1fps @ QCIF |
| 画素数 | QCIF:160x144pixel、3万画素 |
| 露出 | 自動調整 |
| 焦点 | 50cm〜無限大（マニュアル） |
| 接続方式 | ９ピンDサブ・シリアル（RS-232C） SHSMOD等にて 460800bpsをサポートしている必要があります。 |
| 対応OS: Windows | Windows98, Me, 2000, XP, 2003Server 対応 SHSMODと専用アプリケーションによる対応。 |
| 対応OS: Linux, FreeBSD | 専用アプリケーション開発中 |
| 電源 | 5V (2.1mmDCジャックから供給） |
| 付属品 | 5V供給用USB電源ケーブル、インストール用FD |
オプション
シリアル・ケーブル（オス・メス）
CS9-N : 9ピン・シリアル・ケーブル（オス・メス）USB電源ケーブル
ホストPCのUSBコネクタを利用して、5V電源を供給するために使用します。
シリアル接続CMOSカメラキットまたは完成品には、すでに1個付属しています。
CUP-1 : USB電源ケーブル
USB汎用プログラム・ライター
PCにUSBで接続して、ATMEL AVRマイコン、Cygnalマイコン等のプログラミングを行ないます。
UGPW-01 ： USB汎用プログラム・ライター
ISPケーブル
UGPW(USB汎用プログラム・ライター）を使用して、小型シリアルカメラのC8051F300マイコンの
プログラミング（内蔵フラッシュROMへのプログラム転送）を行なうために使用します。
CISP-U : USB汎用プログラム・ライター用 ISPケーブル
