  • 130万画素1/4インチ高精細CMOSイメージセンサとUSBコントローラを実装した評価用ユニットです。
  • UVC(USB Video Class)に対応しているためWindows XP SP2以降では、Windows標準添付ドライバで動作します。(64bit対応済)
  • Windows 2000, Windows XP SP1用ドライバを添付しています。(32bit版のみに対応)
  • Linuxでは、カーネル2.6.21 以降の環境(Fedora 7 / 8, Debian etch)にLinux-UVCドライバを追加した環境で動作確認しています。
  • 簡単な日本語の取り扱い説明書とWindows 2000, Windows XP SP1用ドライバ、Linux用 Linux-UVCドライバを収めたCDが付属します。
  • CMOSイメージ・センサ部分のデータシートはCDに含まれています。

 E!Kit-CAM-AS5 などの新製品情報はこちら

E!Kit-CAM-USB

旧製品 U-CAM0: USB接続 CMOS カメラ

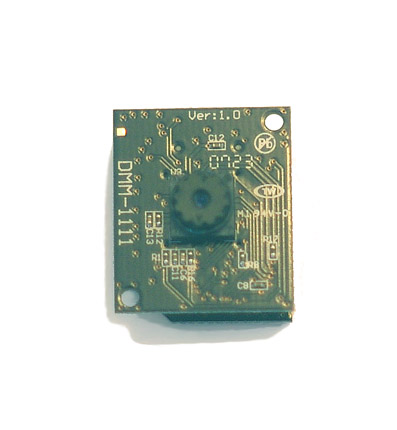

E!Kit-CAM-USB

ご注意: 評価ユニットはUSB接続用に1mmピッチ・5ピン・小型特殊形状のコネクタ(ソケット)を使用しています。標準USBコネクタ接続用のコネクタは付属しませんので、オプション品などから別途ご用意をお願いします。

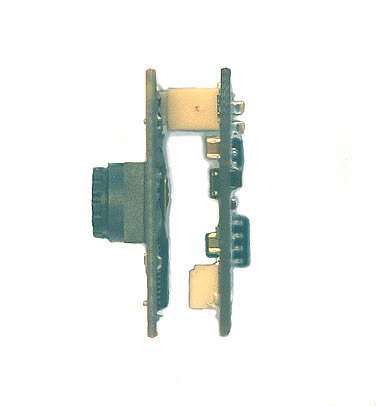

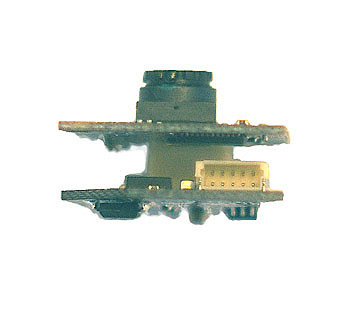

底面(USBコネクタ)と横面の写真


E!Kit-CAM-USBR

旧製品 U-CAMR: USB接続 赤外線対応 CMOS カメラ

外観はU-CAM0と同一です。
撮影用LEDは付属しないのでピーク波長850nmのLEDをご用意ください。

光学フィルタ(赤外線フィルタ)について
E!Kit-CAM-USBRのE!Kit-CAM-USB0との光学フィルタの違いは次の通りです。
  • E!Kit-CAM-USB0

    センサー部表面にノイズ軽減目的で約700nm以上の赤外線を除去する赤外線カットフィルターを塗布したCMOSイメージセンサーを使用します。

  • E!Kit-CAM-USBR

    表面に赤外線除去フィルターを塗布しないCMOSイメージセンサーを使用します。
    レンズ内側に850nm前後100nmを透過するパススルーフィルタを内蔵します。
    前述のレンズとは別に、サービス品として評価目的用のパススルーフィルタ無しのレンズを付属します。

赤外線透過特性グラフT-CAMR: TTL接続 CMOSイメージ・センサ評価ボード 近赤外タイプ 特性グラフ


仕様概要

センサ 130万画素 1/4 インチCMOSイメージセンサ
出力解像度 1280×1024pixel (SXGA) at 15fps
640×512pixel (VGA) at 30fps
出力フォーマット RGB24、YUY2、UYVY
入出力 IF USB 2.0 (USB Video Class対応)
対応OS Windows XP SP2, Windows Vista以降(Windows標準ドライバで動作:64bit対応)
Windows 2000 SP4, Windows XP SP1 (ドライバ添付)
Linux(Linux-uvcにて動作確認済: Fedora7, Fedora8, Debian etch)
大きさ 22mm×26mm ×8mm (基板部分、レンズや突起部を除く)
USB接続コネクタ 本体のUSB接続ソケット(ボード・ヘッダ:オス)は台湾FCN社 JH9シリーズ,
JST社SHコネクタ等(1mmピッチ・5ピン・小型特殊形状)を使用




オプション

CUCAM-180: E!Kit-CAM-USB用ケーブル 1.8m

E!Kit-CAM-USBを標準的なUSBタイプAソケットに接続するための、長さ1.8mのUSBケーブルです。

CUCAM-AB: E!Kit-CAM-USB用ケーブル ミニABメス・タイプ

E!Kit-CAM-USBに標準的なUSBミニBタイプケーブルを接続するための、長さ約12cmのケーブルです。
ボード部のコネクタは脱着し難く耐久性の問題もあるため、カメラ・ユニット側でケーブルを
頻繁に抜き差しする場合にご利用下さい。

CUCAM-B: E!Kit-CAM-USB用ケーブル 標準Bメス・タイプ

E!Kit-CAM-USBに標準Bタイプケーブルを接続するための、長さ約15cmのケーブルです。
ボード部のコネクタは脱着し難く耐久性の問題もあるため、カメラ・ユニット側でケーブルを
頻繁に抜き差しする場合にご利用下さい。
