- XPort 関連の製品群です。
- ARXEVAはXPort シリーズ デバイスサーバーと小型マイコン C8051F330 をセットにした評価ボードです。
- ジャンパ・ピン設定でRS232C入出力はXPort/C8051で切り替え可能です。
- C8051では内蔵HW UARTのほかにソフトウェアUARTも利用可能です。
- XPort AR搭載品のARXEVA-PはPoE (Power over Ethernet) 対応品です。
- カスタム・ファームウェアを搭載することで、Dallas 1-Wireを利用できます。
ARXEVA XPort / XPort AR / XPort pro 評価ボード
ARXEVA-N: （XPort, PoE無）

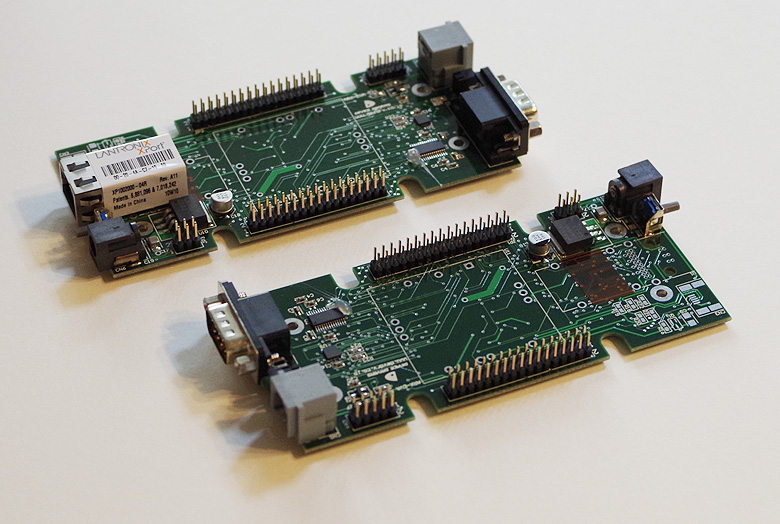

ARXEVA-N : XPort / XPort pro / XPort AR 評価ボード 写真上はXPort(別売品)を搭載した例
在庫商品

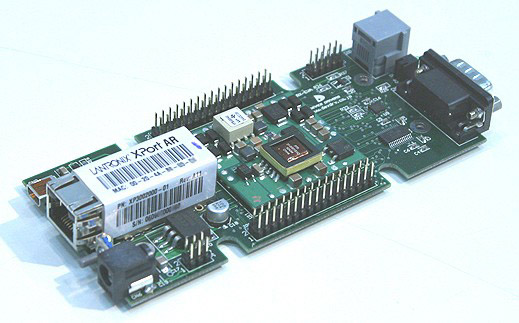

ARXEVA-PA: （XPort AR + PoE 付）
ARXEVA-PA 評価ボード （XPort AR + PoEモジュール 実装済製品）
在庫商品
ARXEVA XPort / XPort AR 評価ボードの内部構成と概略仕様

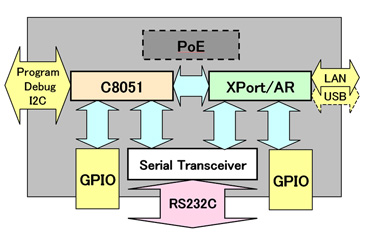

内部構成概要図C8051 / XPortのGPIO / RS232Cは同時に利用可能です。1-Wire利用時には、C8051のGPIOは1-Wire専用となります。 |
 |
|

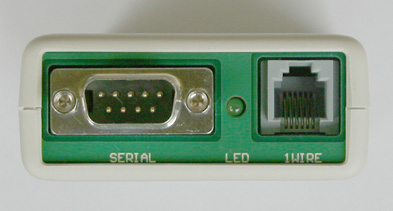

Dallas 1-Wire用 RJ-11コネクタを備えたパネル  |

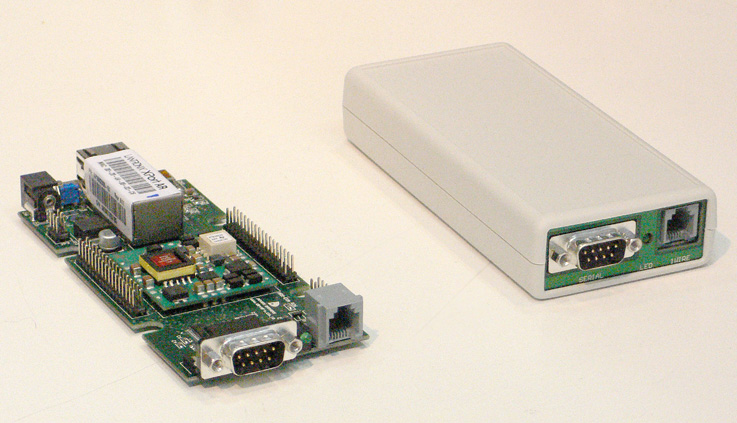

本体ボードと専用ケースキット  |
|
|
|
| IOコントローラ |
Silicon Laboratories C8051F330
|
| LANコントローラ | LANTRONIX XPort 03シリーズ、XPort AR に対応 |
| RS232Cバッファ | TI 75C3238 (最大1000kbps） |
| インタフェイス | RS232C Dサブ９ピンコネクタ(EIA-232-E相当） I2C (Cygnal C8051仕様） GPIO XPort側最大3ピン、C8051側最大17ピン Dallas 1-Wire |
| 電 源 | 5V±5% 0.3A （別途ご用意下さい） |
| 大きさ | （基板部分） 129mm × 60mm |
| 付属品 | 日本語取り扱い説明書 |
オプション
XP1001000-05R ： XPort-04RI, XPort-03RIの後継互換品
XPort-05RI デバイスのみ単体販売ページはこちら
XPort AR 単体販売
XP300200S-01R : XPort AR 缶入りサンプル
※XPort AR 用 インストールCDが付属します。
在庫商品

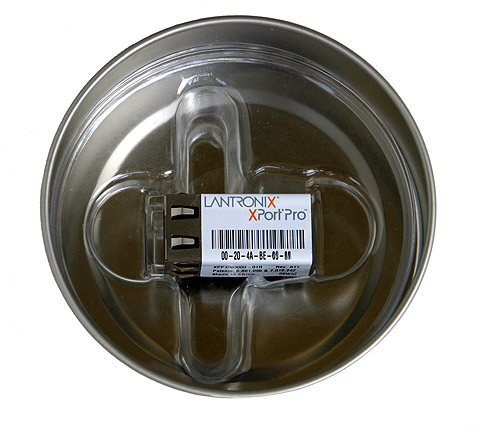

XPP100300S-01R : XPort Pro サンプルキット (Linux) CD付単体販売
XPP100200S-01R : XPort Pro サンプルキット (Evolution) CD付単体販売
外観は同一です。それぞれファームウェアを書き換えることで、
Evolution対応版にも、Linux対応版にも変更可能です。
XPort Pro サンプルキットLinux 搭載版
XPort Pro サンプルキットEvolution 搭載版

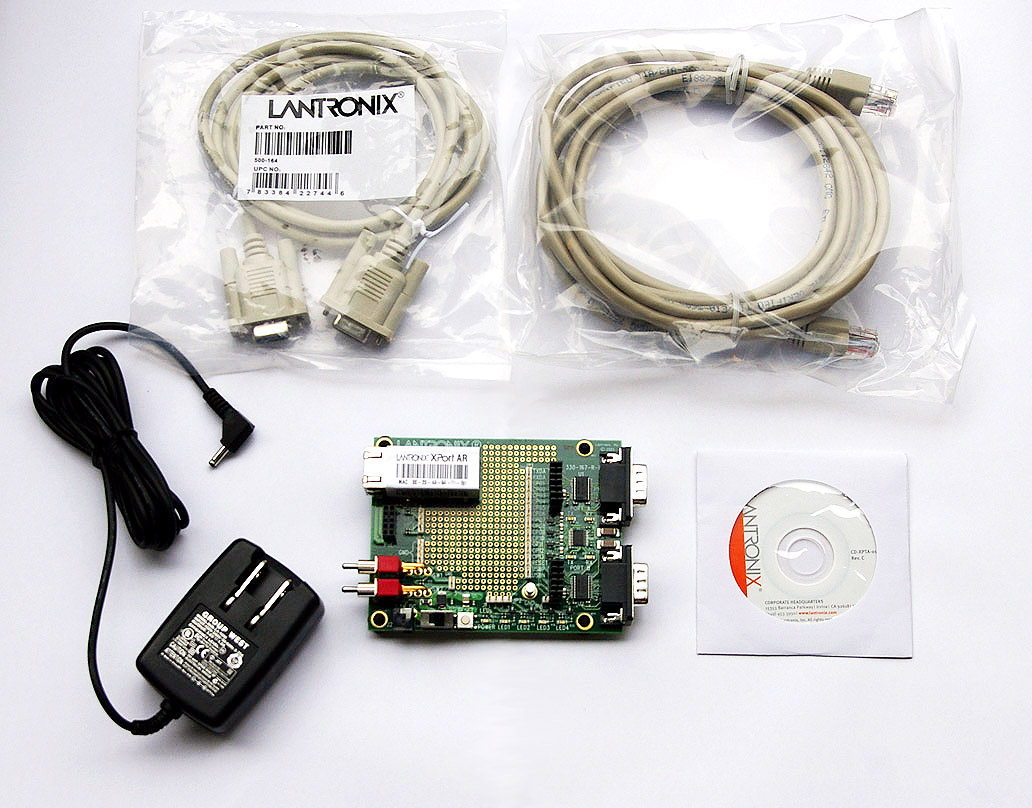

LANTRONIX XPort AR 開発キット
XP300200K-01 : LANTRONIX社 純正 XPort AR 開発キット
XP300200K-01 : XPort AR 開発キット
非在庫商品ですので納期がかかる場合があります（2週間から１ヶ月）

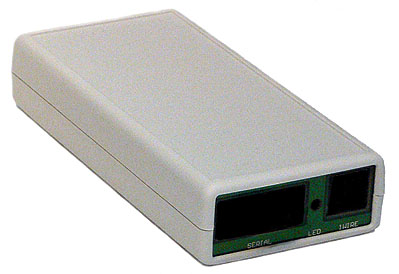

ARX-EVA 専用ケースキット
BARXEVA-1 : ARX-EVAシリーズ専用ケース在庫商品
CS9-X: 9ピン・汎用シリアル・クロス・ケーブル（1.8m メス・メス）
CS9-X : 9ピン・シリアル・クロス・ケーブル（1.8m メス・メス）在庫商品
シリアル・ケーブル（オス・メス）
CS9-N : 9ピン・シリアル・ケーブル（オス・メス）在庫商品
電源供給用ACアダプタ
ACコンセントから、ARX-EVAに5V電源を供給するために使用します。
P5ACA2 : XPEVA用ACアダプタ5V2A
在庫商品

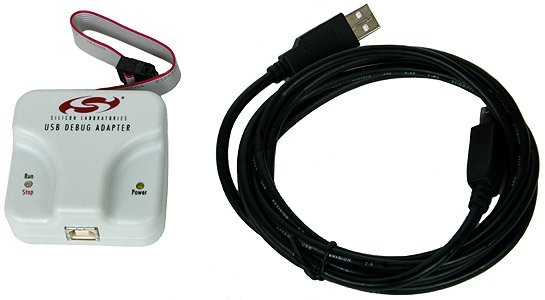

DEBUG1-USB: C8051シリーズ用デバッガ・ライター
XPEVA-WOW搭載のC8051マイコン用のUSB接続プログラム・ライター & デバッガです。
DEBUG1-USB ： C8051シリーズ用デバッガ・ライター非在庫商品ですので納期がかかる場合があります（2週間から１ヶ月）
書籍： センサとインターネット接続
| 弊社スタッフが執筆した、XPortの応用事例に関する本です。XPEVA-WOWの基本回路は、この本に載っているものと同じです。
XPortの 基本的な使い方から、インターネットやTCP/IPネットワークを使いこなす上で必要な基礎知識、関連する最新の話題までををわかりやすく解説しています。 |
H06001 : 書籍 センサとインターネット接続 ポイント2倍
在庫商品
関連情報
- XPort XEを単体でご購入された場合の使用方法に関しては、XPort関連情報のページで紹介しています。
- Cygnalマイコンに関する情報
- UGPW USB汎用プログラムライターに関する情報
- ISPケーブルの製作方法
