  • XPortのIOピン不足を補うために、AD/DAコンバータ、クリスタル内蔵の超小型マイコン"C8051F330"とセットにしたボードです。
  • ジャンパ・ピン設定でRS232C入出力はXPort/C8051で切り替え可能です。
  • C8051では内蔵HW UARTのほかにソフトウェアUARTも利用可能です。
  • カスタム・ファームウェアを搭載することで、Dallas 1-Wireを利用できます。

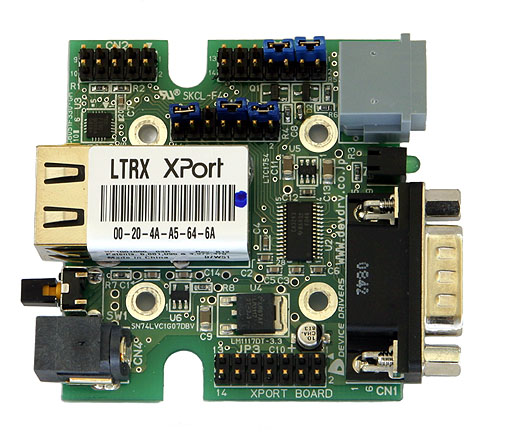

XPEVA-WOW XPort 評価ボード


XPEVA-WOW : XPort+評価ボード
※XPort-03デバイスは実装済です。
電源は別売です。

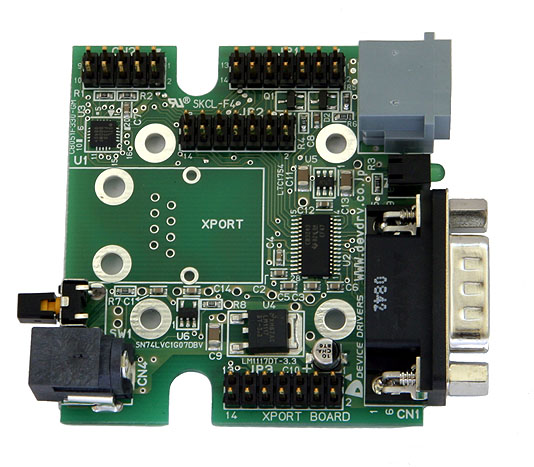

XPEVA-WOWX XPort 評価ボード


XPEVA-WOWX : XPort+評価ボード(XPort無)
※XPort-03デバイスは未実装です。
XPort SE, XPort-04, XPort pro等を実装して利用可能です。

電源は別売です。

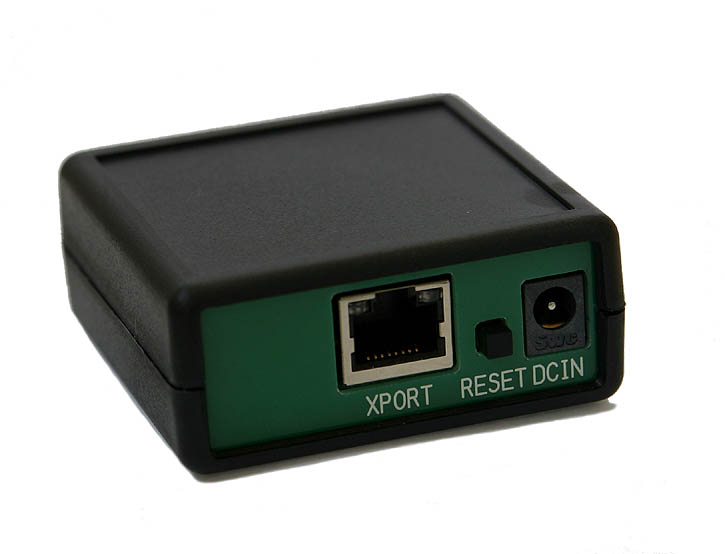

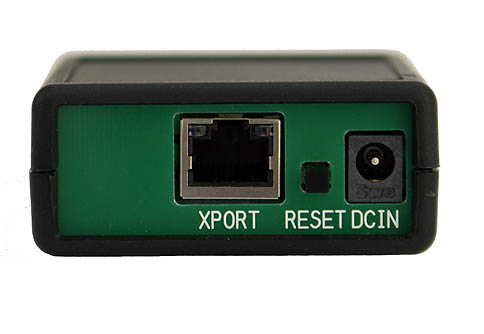

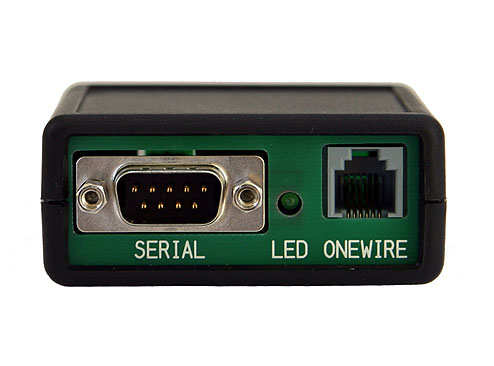

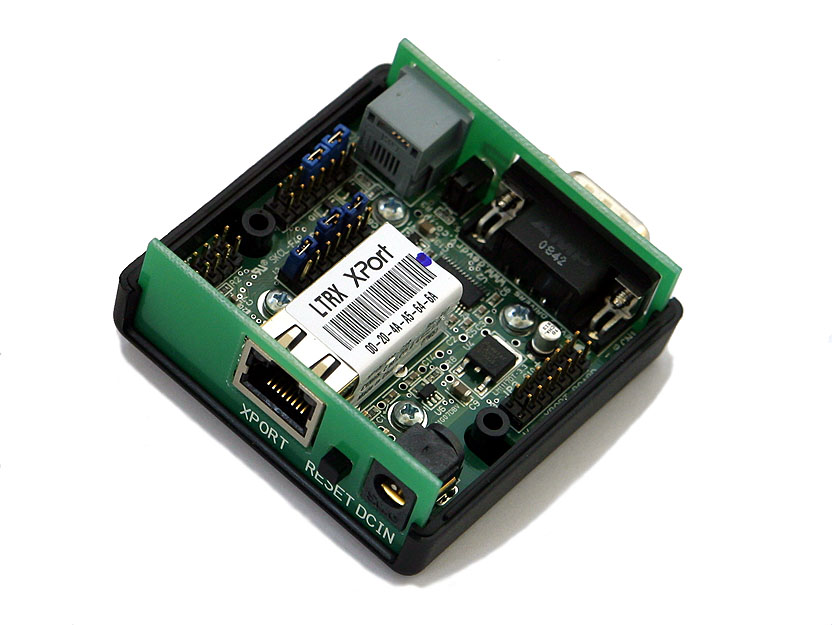

XPEVA-WOWBOX シリアル TCP/IP 変換ボックス




XPEVA-WOWBOX: シリアル TCP/IP 変換ボックス
※シリアル TCP/IP 変換用に設定済です。
電源は別売です。




仕様概要

IOコントローラ

Silicon Laboratories C8051F330

  • 8051互換RISCコア 24.5MHz 8Bit MCU
  • 8KB Flash ROM+768Bytes RAM
  • 17ポートGPIO, 1UART, 2OSC
  • 10bit ADC, 10bit DAC, Comparator, 温度センサ
  • I2C bus, オンチップ・デバッグ機能
LANコントローラ LANTRONIX XPort-03RI ファームウェアV6.5
RS232Cバッファ TI 75C3238 (最大1000kbps)
インタフェイス RS232C Dサブ9ピンコネクタ オス(EIA-232-E相当)
I2C (C8051仕様)
GPIO XPort側最大3ピン、C8051側最大17ピン
電源 5V±5% 0.3A (別途ご用意下さい
CUP-1 : USB電源ケーブルも利用可能です。
大きさ (基板部分) 60mm × 45mm
付属品 ジャンパピン、日本語取り扱い説明書、ソフトウェアCD(XPort-03添付CDと同一の内容です)

構成概要図

XPEVA構成概要図
※GPIO / RS232Cとの入出力はジャンパピンで設定できます。

オプション

XP1001000-05R : XPort-04RI, XPort-03RIの後継互換品

CS9-X: 9ピン・汎用シリアル・クロス・ケーブル(1.8m メス・メス)

XPEVA-WOWをホストPCに接続する場合に使用します。
CS9-X : 9ピン・シリアル・クロス・ケーブル(1.8m メス・メス)

シリアル・ケーブル(オス・メス)

XPEVA-WOWをデバイス側(DCE)に接続する場合に使用します。
CS9-N : 9ピン・シリアル・ケーブル(オス・メス)

電源供給用ACアダプタ

ACコンセントから、XPEVA-WOWに5V電源を供給するために使用します。
P5ACA2 : XPEVA用ACアダプタ5V2A

USB電源ケーブル

ホストPCのUSBコネクタを利用して、5V電源を供給するために使用します。
XPEVA-WOWの電源供給に最適です。
CUP-1 : USB電源ケーブル

DEBUG1-USB: C8051シリーズ用デバッガ・ライター

XPEVA-WOW搭載のC8051マイコン用のUSB接続プログラム・ライター & デバッガです。
DEBUG1-USB : C8051シリーズ用デバッガ・ライター

書籍: センサとインターネット接続

弊社スタッフが執筆した、XPortの応用事例に関する本です。XPEVA-WOWの基本回路は、この本に載っているものと同じです。

XPortの 基本的な使い方から、インターネットやTCP/IPネットワークを使いこなす上で必要な基礎知識、関連する最新の話題までををわかりやすく解説しています。

H06001 : 書籍 センサとインターネット接続 ポイント2倍
