- XPortのIOピン不足を補うために、AD/DAコンバータ、クリスタル内蔵の超小型マイコン C8051F330 と組み合わせたボードです。
- ノーマルモード動作のXPort-03、AES暗号化対応のXPort-SEを搭載可能です。
- ジャンパ・ピン設定でRS232C入出力はXPort/C8051で切り替え可能です。
- C8051では内蔵HW UARTのほかにソフトウェアUARTも利用可能です。
- C8051のプログラミングにはCygnal社製ツールのほかに弊社製UGPW01-K等が利用できます。

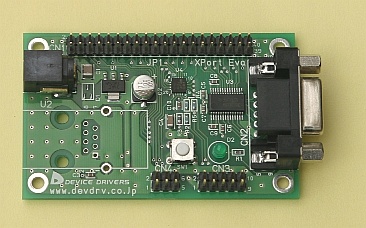

XPEVA-P : XPort+CygnalC8051F330評価ボード
※XPort デバイスは付属していません。
仕様概要
| IOコントローラ |
Silicon Laboratories C8051F330
|
| LANコントローラ | LANTRONIX XPort シリーズ（付属していません） |
| RS232Cバッファ | MAX3238 (最大250kbps） |
| インタフェイス | RS232C Dサブ９ピンコネクタ(EIA-232-E相当） I2C (C8051仕様） GPIO XPort側最大3ピン、C8051側最大17ピン |
| 電源 | 5V±5% 0.3A （別途ご用意下さい） CUP-1 : USB電源ケーブルも利用可能です。 |
| 大きさ | （基板部分） 74mm × 47mm |
| 付属品 | ジャンパピン14個、日本語取り扱い説明書、ソフトウェアCD |

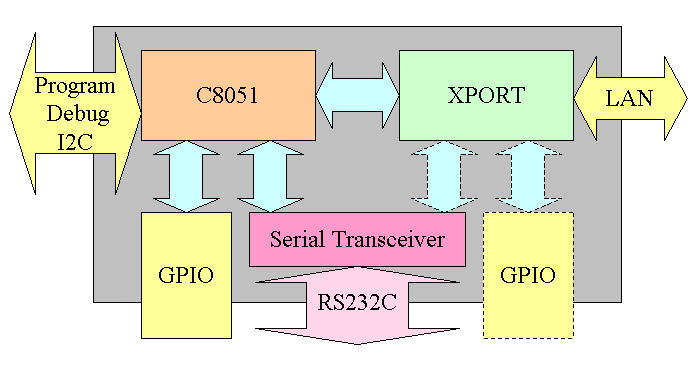

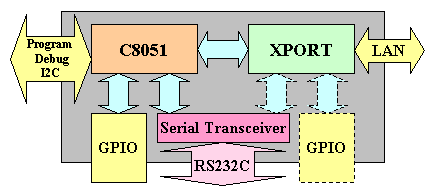

構成概要図
※GPIO / RS232Cとの入出力はジャンパピンで設定できます。
オプション
XPort 各種製品
各種XPort製品の単体販売です。
 |
X01-XE : XPort-XE 単体販売（マニュアル・CD付）
X01-XEP : XPort-XE 単体販売（デバイス単体） X03-XE : XPort-XE 単体販売（マニュアル・CD付） X03-XEP : XPort-XE 単体販売（デバイス単体） X03-SE : XPort-SE AES暗号化対応（要問合せ） |
シリアル・ケーブル（オス・メス）
CS9-N : 9ピン・シリアル・ケーブル（オス・メス）USB電源ケーブル
ホストPCのUSBコネクタを利用して、5V電源を供給するために使用します。
XPEVAボードの実験用電源供給に最適です。
CUP-1 : USB電源ケーブル
USB汎用プログラム・ライター
PCにUSBで接続して、ATMEL AVRマイコン、Cygnalマイコン等のプログラミングを行ないます。
UGPW-01 ： USB汎用プログラム・ライター
ISPケーブル
UGPW(USB汎用プログラム・ライター）を使用して、XPEVAのC8051F330マイコンの
プログラミング（内蔵フラッシュROMへのプログラム転送）を行なうために使用します。
CISP-U : USB汎用プログラム・ライター用 ISPケーブル

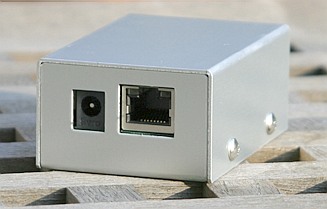

専用ケース
XPEVA 評価ボード専用のアルミ・ケースです。
XPEVA 評価ボード専用ケース
関連情報
- XPort XEを単体でご購入された場合の使用方法に関しては、XPort関連情報のページで紹介しています。
- Cygnalマイコンに関する情報
- UGPW USB汎用プログラムライターに関する情報
- ISPケーブルの製作方法
